Подробности про УАЗ Патриот 2020 года
Печать: Шрифт: Абв Абв Абв
danilov 11 Апреля 2019 в 15:17:33
В 2020 году Ульяновский автозавод выпустит новый автомобиль, который, по утверждению главы предприятия и основного акционера Вадима Швецова, станет аналогом тойотовских внедорожников, но на отечественном материале. У нас оказались первые — и самые важные — подробности об этом проекте.

У УАЗа будет новая платформа, которую используют на четырех типах кузовов — внедорожник, пикап, монокэб и фургончик. Запуск — 2020 год. Цель — сделать «русский Прадо», аналог Land Cruiser Prado, но по русской цене. Такое заявление руководитель УАЗа и холдинга Sollers Вадим Швецов сделал прессе в начале апреля, и оно произвело эффект разорвавшейся бомбы. Швецов обещает выпустить новое семейство автомобилей в 2020 году, а на дворе уже весна 2019-го. Он шутит? Что за платформа, откуда взялась? Не слишком ли самонадеян глава Sollers?

Последние годы УАЗ ведет два параллельных проекта на дальнюю перспективу: 1) глубокая модернизация Патриота с кодовым названием «УАЗ Патриот-2020», 2) среднеразмерный кроссовер УАЗ-3170.

Про 3170 известно, что это автомобиль с несущим кузовом, который должен быть унифицирован по элементам ходовой части с семейством «Единая модульная платформа» от НАМИ, то есть с Аурусами. С 2016 года работы по «семидесятке» идут ни шатко ни валко — не хватает денег. Поэтому совершенно точно Швецов не имел в виду эту тему.

Слова топ-менеджера о семействе соплатформенных автомобилей, включающем помимо внедорожника пикап и LCV, — это явное указание на то, что речь идет о конструкции с отдельной лонжеронной рамой, поскольку внедорожный пикап с несущим кузовом — крайне экзотическое решение, которое для России с ее сложными дорожными и климатическими условиями никак не годится. Аналогия с Toyota Land Cruiser Prado окончательно убеждает, что Швецов имеет в виду новую рамную «тележку», ведь Prado — классический рамный SUV.

Значит, это проект УАЗ Патриот 2020? Да!

Патриот улучшают с завидной регулярностью, последние крупные обновления внедрили в 2018 году, но назначенная на 2020 год модернизация станет самой глубокой в истории модели — это действительно будет гораздо более современный автомобиль с другой рамой, подвесками и перепроектированным кузовом.

Кто его разрабатывает?
Исторически сложилось так, что у УАЗа есть свой научно-технический центр (НТЦ), но его нынешняя кадровая и материально-техническая обеспеченность находятся на невысоком уровне, поэтому самостоятельно разработать современную платформу УАЗ просто не способен. В 2015 году один из инженеров завода со стажем около 20 лет в частном разговоре признался автору этих строк, что у них очень низкие зарплаты — 17 000–20 000 рублей в месяц. Едва ли суммы с тех пор значительно выросли, а за такие деньги квалифицированный персонал удержать невозможно.

Поэтому УАЗ активно пользуется аутсорсингом. В случае с упоминавшимся выше 3170 большую часть работ проводили в НАМИ и в одной из тольяттинских инжиниринговых фирм. Но основные работы по Патриоту 2020 ведет Центр компьютерного инжиниринга Санкт-Петербургского политехнического университета им. Петра Великого (СПбПУ).

За последние десять лет этот центр поднаторел по части компетенций в области разработки и оптимизации конструкции автомобильных кузовов. Среди его клиентов — уважаемые западные автопроизводители, в том числе BMW, Daimler, Ferrari, Audi, Bugatti. СПбПУ также принимал участие в расчете силовой структуры кузовов российских Aurus. А в январе нынешнего года Центр компьютерного инжиниринга сообщил, что помог китайскому BAIC создать облегченный кузов для их перспективного кроссовера: при сохранении целевых показателей жесткости и прочности удалось скинуть 7,5% «лишнего веса».

Заказ на разработку Патриота 2020 УАЗ оформил у Санкт-Петербургского политеха в 2016 году, но официальным стартом работ считается 1 января 2017 года.

Чем шасси Патриота 2020 будет отличаться от нынешнего?



Одна из ранних математических моделей шасси УАЗа Патриот 2020

Из технического задания на УАЗ Патриот 2020 следует, что он будет лучше нынешнего внедорожника буквально во всем.

Общие цели проекта звучат так:

улучшение устойчивости, управляемости, плавности хода;
соответствие автомобиля современным требованиям по пассивной безопасности (по правилам ЕЭК ООН и Euro NCAP);
обновление внешнего вида;
повышение виброакустического комфорта салона.
По условиям, изменения проектируются таким образом, чтобы их можно было быстро внедрить в производство на существующем оборудовании.

В основу конструкции Патриота 2020 ляжет совершенно новая рама — гораздо более прочная и продуманная с точки зрения пассивной безопасности.

Не секрет, что рама нынешнего Патриота — это слабое звено автомобиля. У нее низкая жесткость на кручение и нет деформируемой зоны спереди. При фронтальном ДТП она ломается зигзагами, не поглощая энергии удара, в результате — высок риск получения травм водителем и пассажирами.

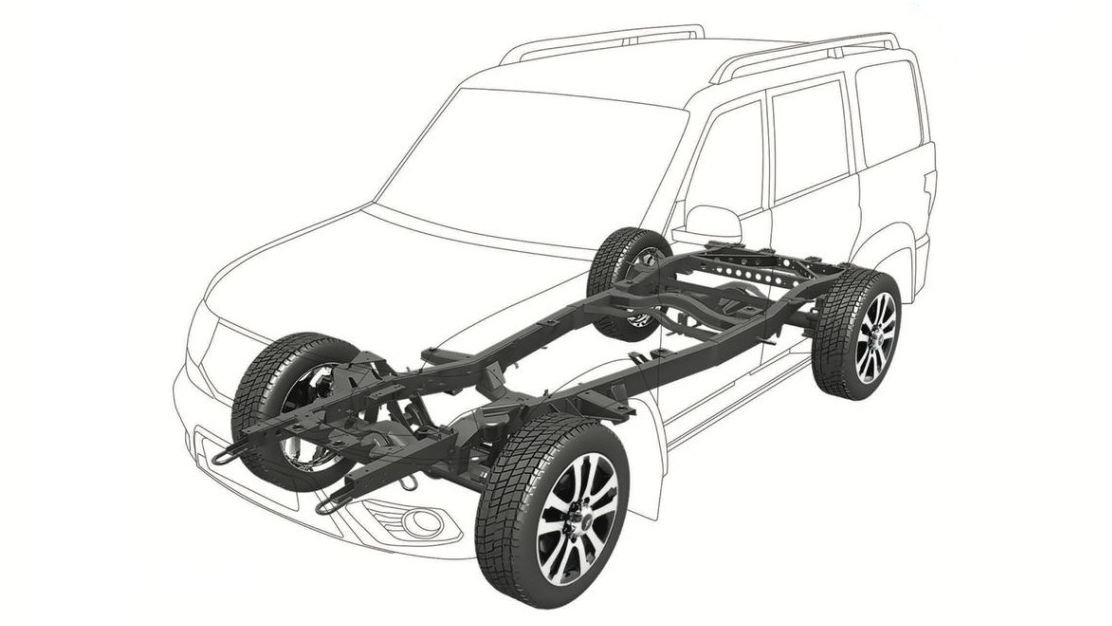

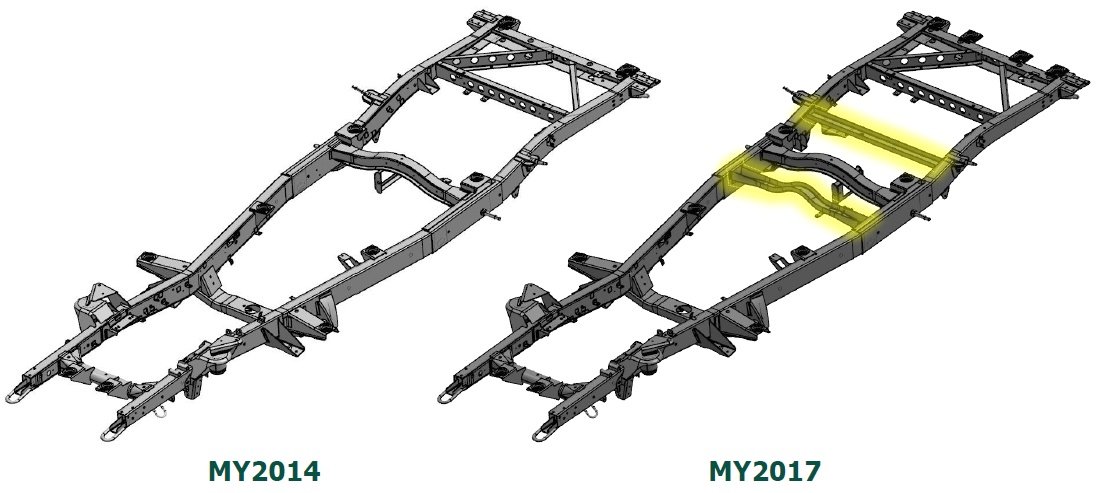

Раме УАЗа Патриот в 2017 году добавили две дополнительные поперечины, но она остается по сути удлиненной версией рамы УАЗа-469. Самое скверное, что у нее нет деформируемой зоны. На фотографиях вверху — математическая модель рамы нынешнего Патриота и фото шасси УАЗа-469

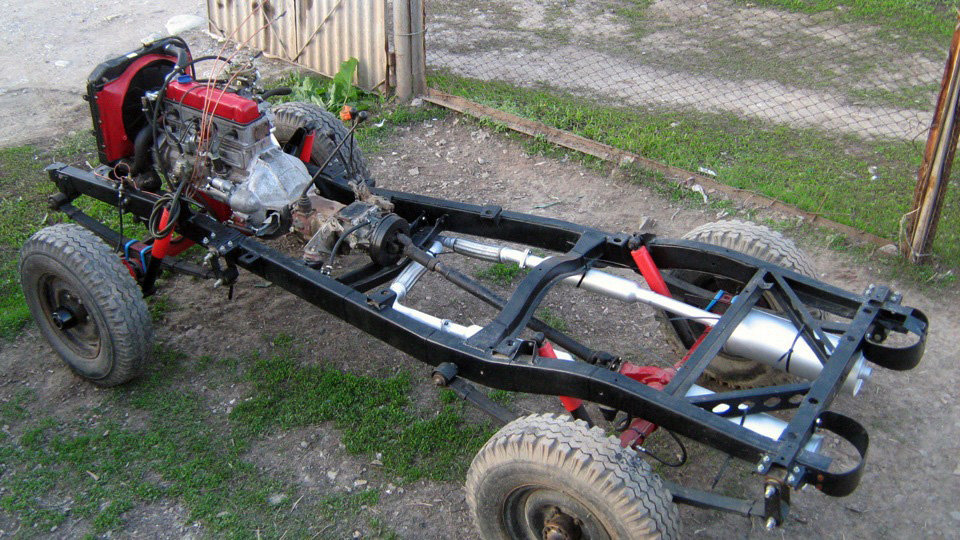

Проблема с рамой у Патриота врожденная, ведь она по сути является удлиненной версией рамы УАЗа-469 образца 1972 года. По сечению и профилю лонжероны двух машин идентичны; в 60-е, когда проектировался 469-й, никто не думал о пассивной безопасности внедорожника. Жесткости на кручение в случае с 469-м достаточно, ведь у него кузов гораздо легче, чем у Патриота (то есть рама испытывает меньшие весовые нагрузки сверху).

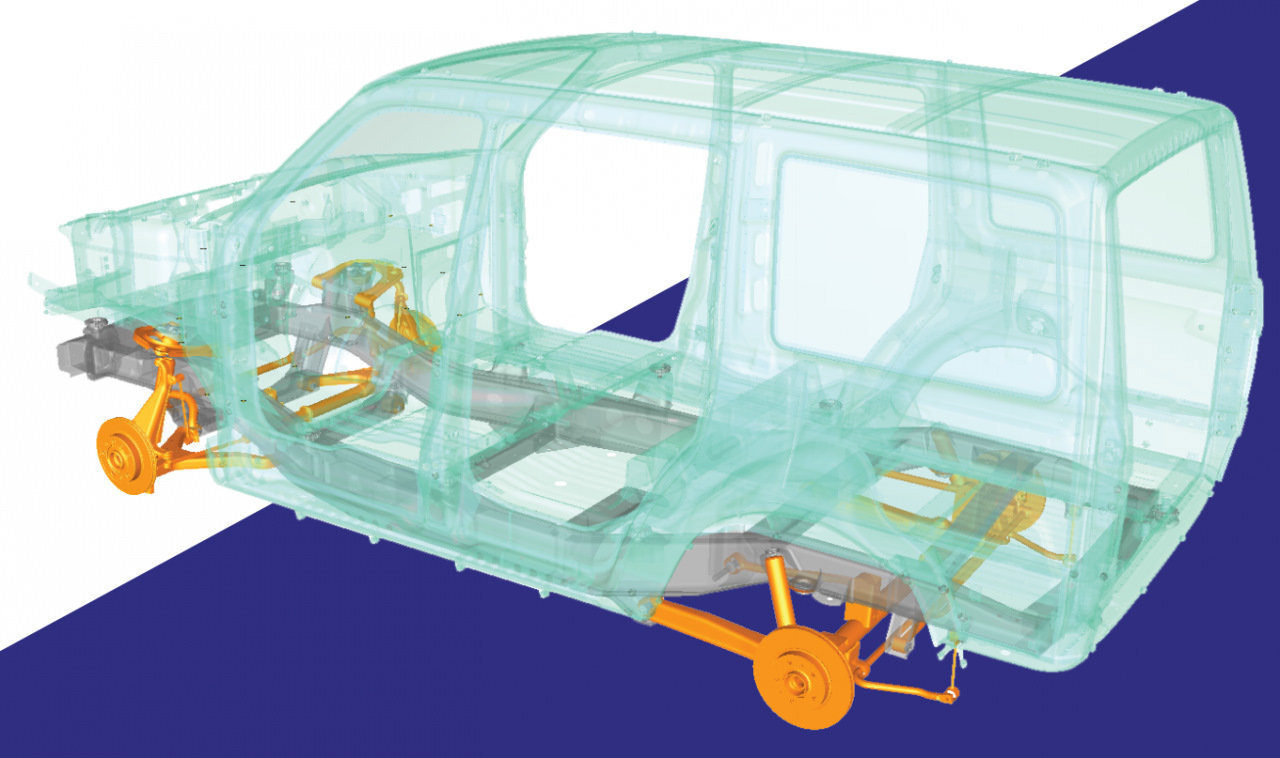

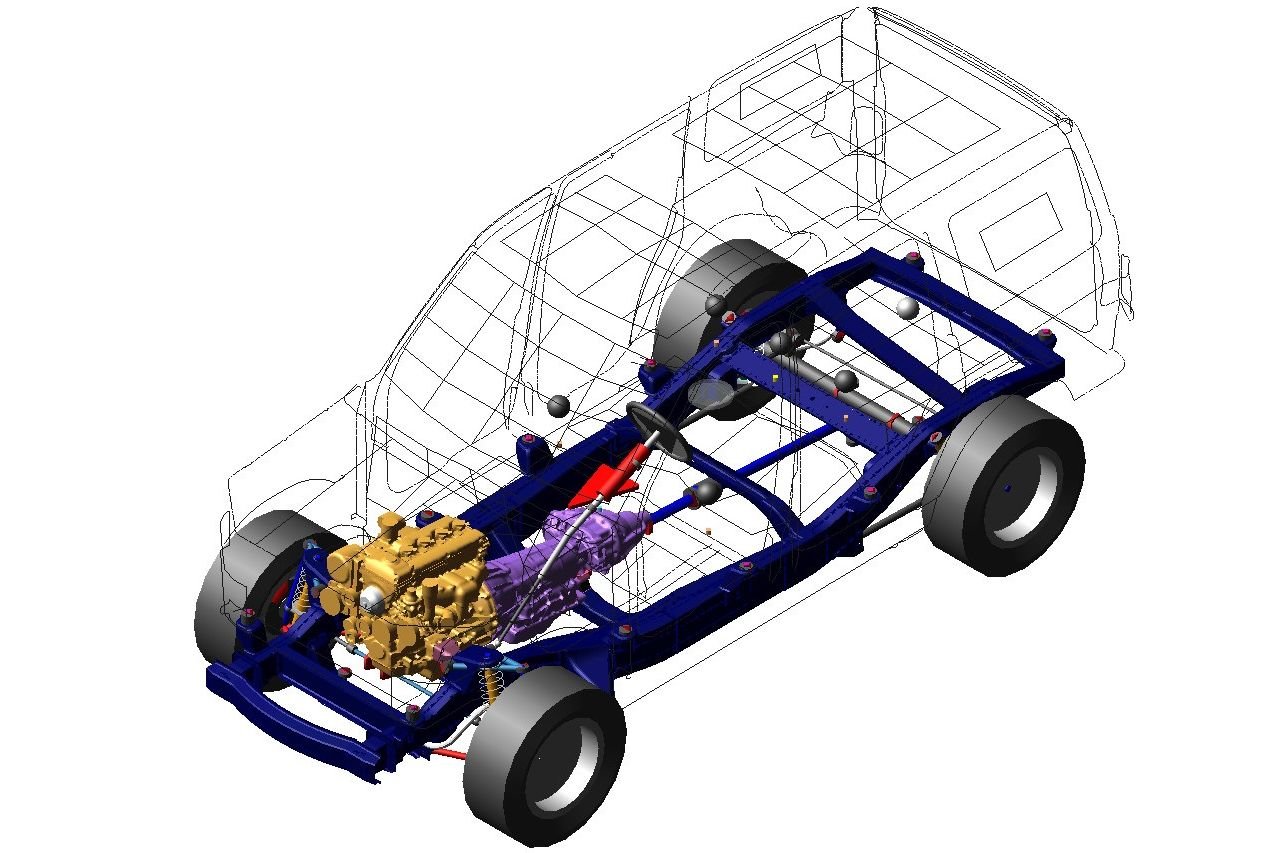

Математическая модель УАЗа Патриот текущего образца

Чтобы разработать новое шасси для Патриота 2020, в СПбПУ сначала провели полную ревизию конструкции серийного внедорожника. Шутка ли — они создали математическую модель Патриота 2016 года с полной деталировкой вплоть до последнего болтика и стали прогонять ее через цикл виртуальных испытаний. Выявили слабые места существующей конструкции рамы и шасси, после чего сформировали целевые показатели модернизированной.

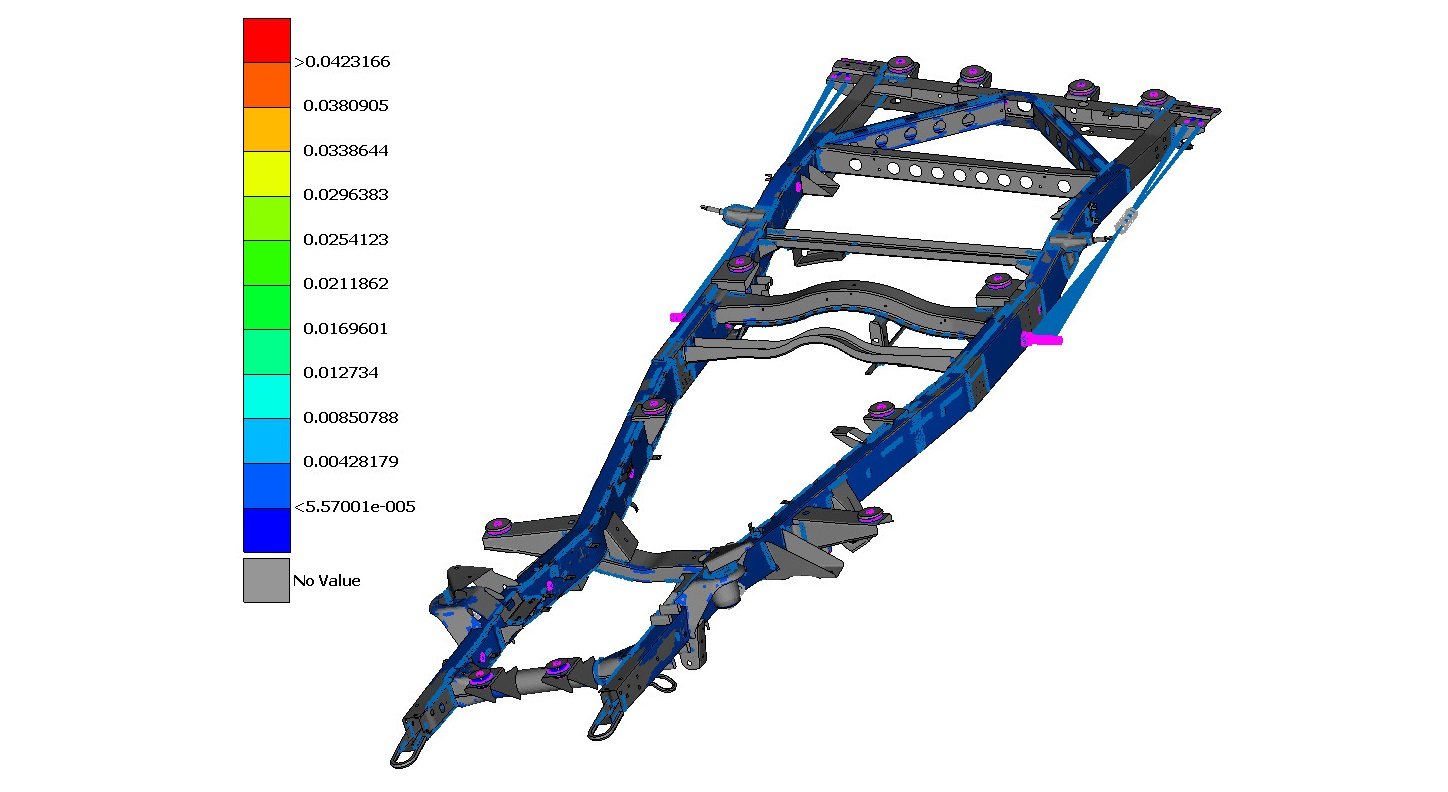

Распределение энергии деформаций при скручивании нынешней рамы

Ради более точной и острой управляемости было решено, что переднюю подвеску на Патриоте сделают независимой пружинной, а заднюю — зависимой пружинной. Сейчас, напомним, у «Патрика» все подвески зависимые, спереди используются пружины, а вот сзади — листовые рессоры.

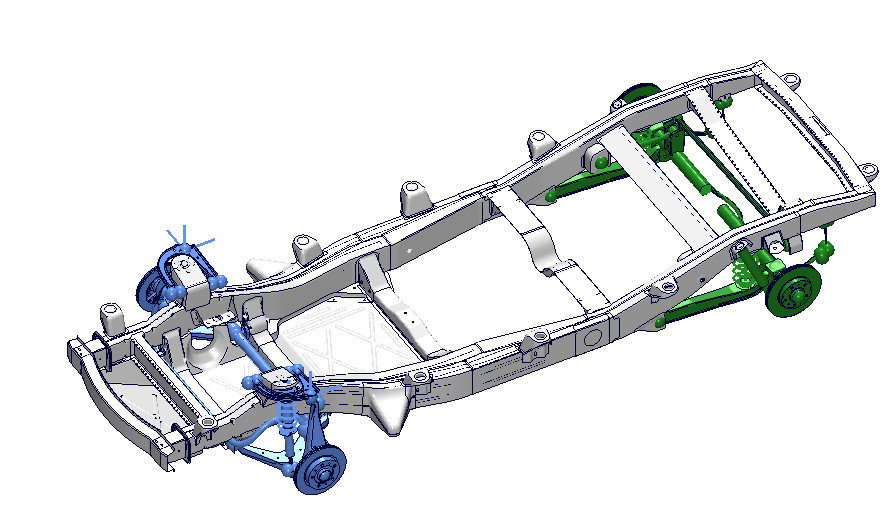

Ранняя цифровая модель новой ходовой части УАЗа Патриот 2020, разработанная в 2016 году

Архитектуру рамы и кинематику новых подвесок определили еще в 2016 году, а полностью конструкция была разработана в течение 2017–2019 годов.

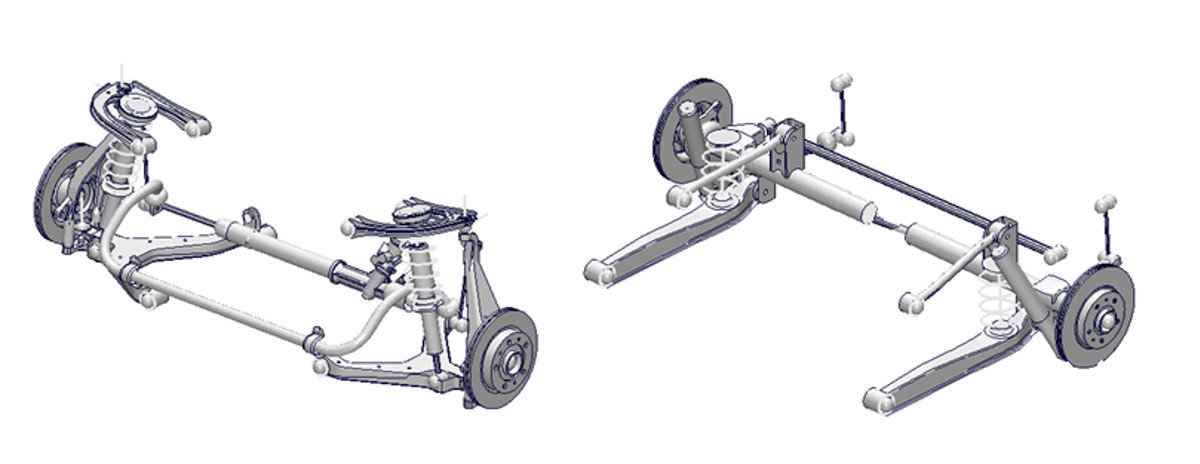

Математические модели новых передней и задней подвесок Патриота 2020

Принципиальное отличие новой рамы — у нее лонжероны более широкого сечения. Прежняя высота и сечение лонжеронов сохранены только в задней части, в районе наименьших нагрузок. В наиболее нагруженной центральной части лонжероны значительно выше и толще, это видно невооруженным глазом даже на скриншотах. Спереди в глаза бросается демпфирующий модуль, который своими продольными элементами входит в лонжероны. Эта конструкция будет складываться при ДТП, поглощая силу удара.

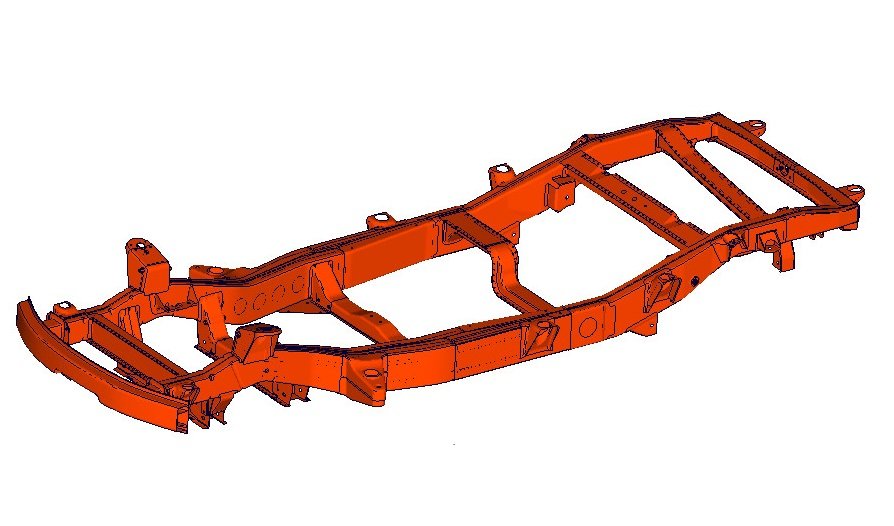

Модель шасси Патриота 2020, промежуточный вариант. Обратите внимание на деформируемый модуль спереди

Поскольку новая рама — более сложная и массивная, под нее пришлось перепроектировать передние внутренние элементы, почти все панели пола и нижние усилители кузова.

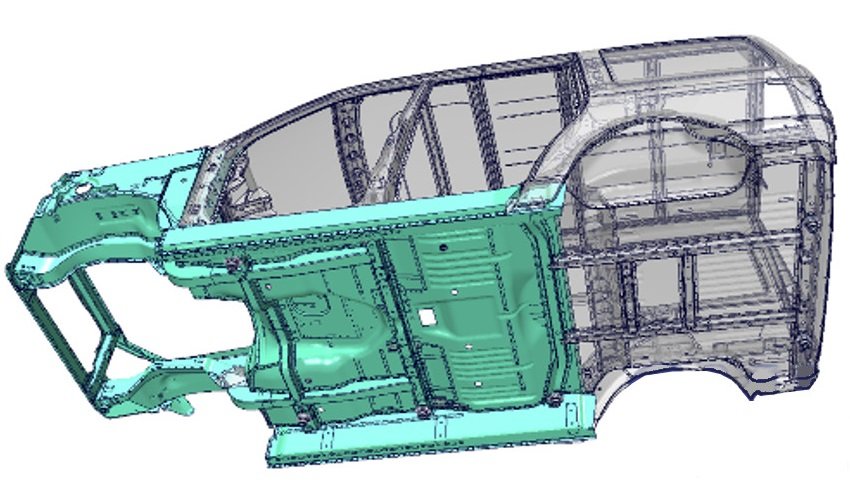

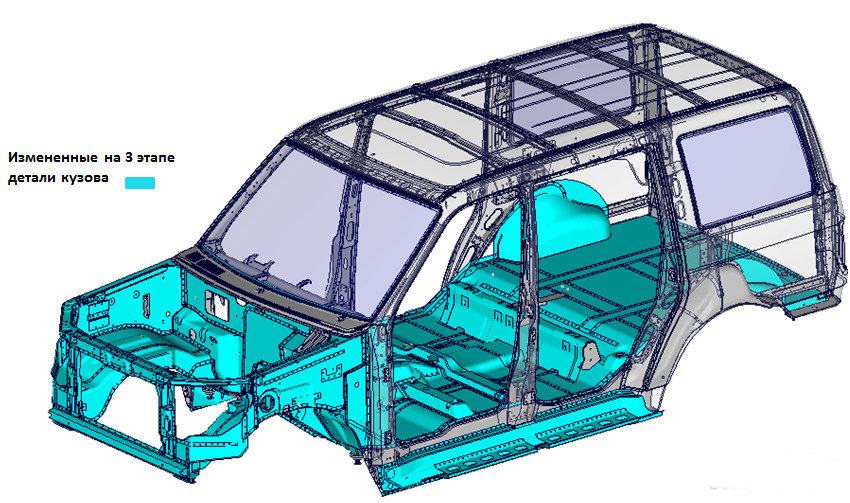

Кузов Патриота 2020: голубым цветом выделены все новые элементы, серым окрашено все, что осталось неизменным по сравнению с нынешней моделью. Новыми являются панели пола, усилители, внутренние панели передка

В процессе работы над новой конструкцией ее на промежуточных этапах проверяли на пассивную безопасность в виртуальных краш-тестах. Такой подход позволяет выработать оптимальные решения. Причем фронтальные испытания проводились по строгим правилам Euro NCAP — удар на скорости 64 км/ч о 40-процентное деформируемое перекрытие. Боковой удар — также европейского типа, по правилам 2016 года: наезд 950-килограммовой тележки с деформируемой частью на скорости 50 км/ч. Кроме того, имитировались удары о заднюю часть недеформируемой тележкой (правила ЕЭК ООН).

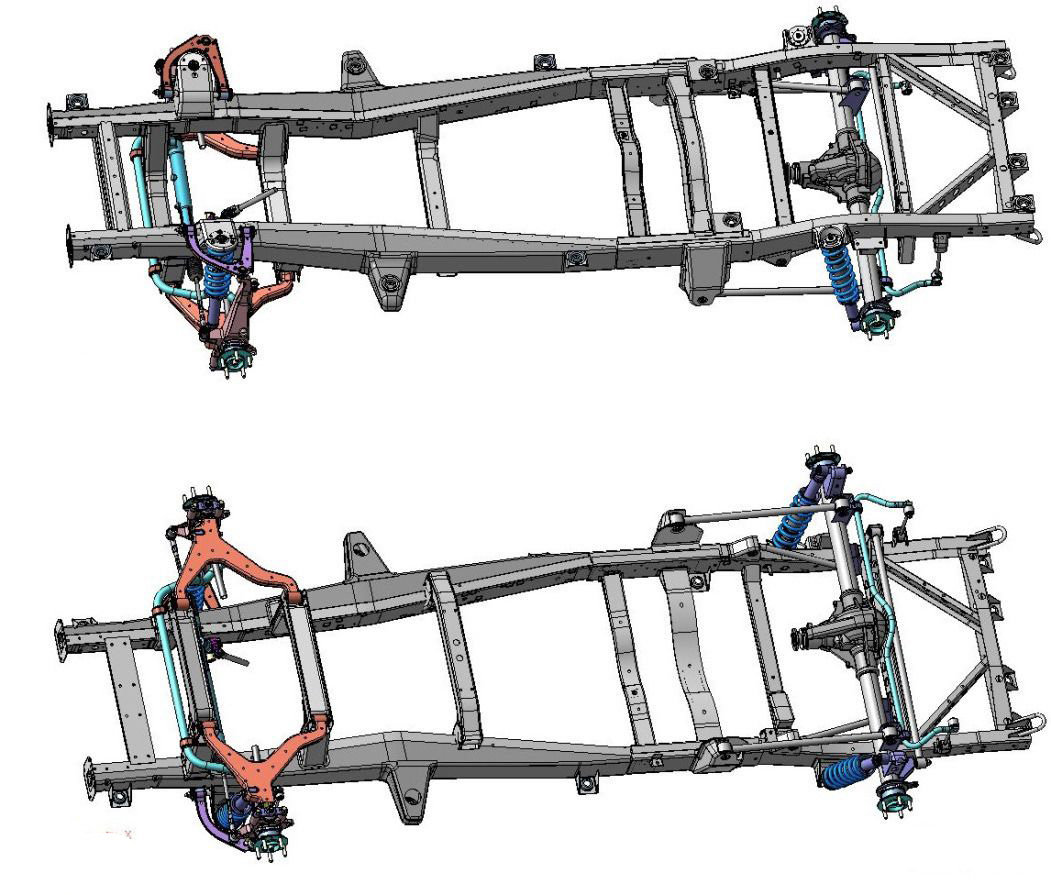

Шасси Патриота 2020. Модель, близкая к финальному варианту. Вид на шасси сверху и снизу. Обратите внимание на переменное сечение лонжеронов — они максимально утолщены в наиболее нагруженной центральной части

Предполагается, что при фронтальном ударе по правилам Euro NCAP Патриот 2020 будет зарабатывать не менее 6,3 балла из 16 возможных. Для сравнения, в краш-тесте «Авторевю», в основе которого лежит протокол Euro NCAP, серийный Патриот в 2017 году заработал 5,3 балла.

Изменится ли дизайн Патриота?
Экстерьер УАЗа Патриот в 2020 году в очередной раз поменяется. Причем внешние изменения в этот раз будут обусловлены не только стилем, но и целью снизить травмоопасность конструкции для пешеходов, то есть изменится дизайн передка. Известно, что над рестайлингом по заказу УАЗа поработал Центр стиля ФГУП НАМИ, а над конструктивной и технологической составляющей проекта — СПбПУ. Скорее всего в передней части изменят только фары, решетку радиатора и бампер — их сделают более травмобезопасными. Маловероятно, что дизайнеры касались крышки капота и передних крыльев, ведь УАЗ всегда живет в условиях жесткой экономии, а пресс-штампы на новые лицевые кузовные элементы очень дороги (к слову, один пресс-штамп на крыло стоит от $1 млн и выше).

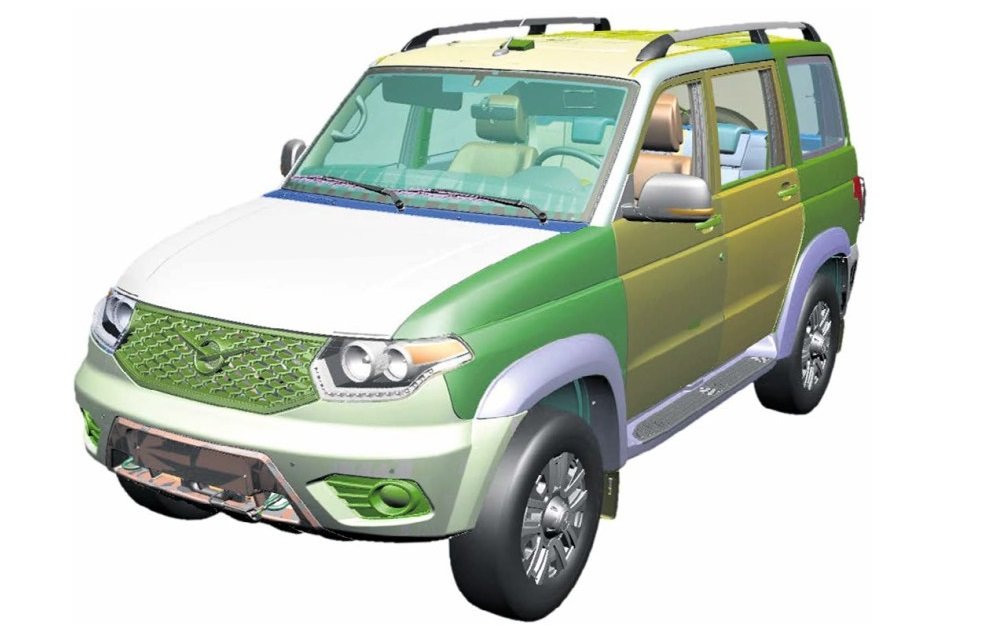

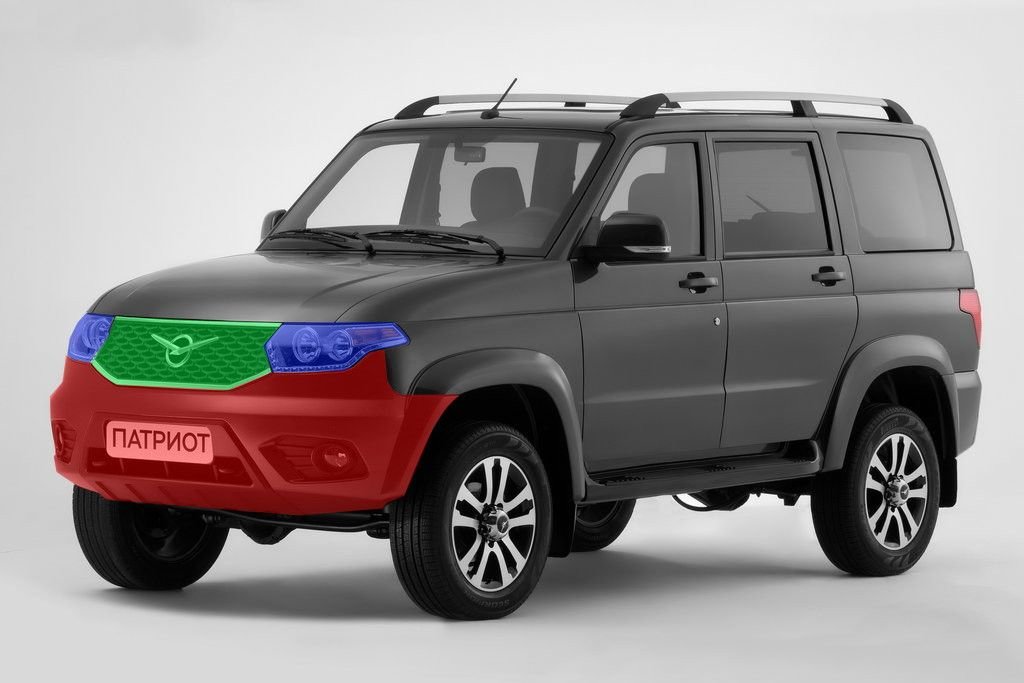

Различными цветами выделены детали экстерьера, которые, предположительно, изменят на УАЗе Патриот 2020

Заявленная цель по безопасности пешеходов — не менее 14,2 балла по протоколу Euro NCAP из 49 возможных.

Возможно, отличительной чертой Патриота 2020 станет новая дверца багажника — без навесного запасного колеса. В пользу этого решения говорит то, что нынешняя дверца в процессе эксплуатации машины провисает под весом колеса и затем плохо открывается-закрывается. Несколько вариантов дверей багажника без «запаски» УАЗ разработал еще до первого крупного обновления Патриота, проведенного в 2014 году. Были варианты различного дизайна, один из которых даже предполагал перенос петель с правой на левую заднюю стойку, чтобы дверца открывалась «по-правильному» — влево (так удобнее грузить поклажу со стороны тротуара). Тогда, несколько лет назад, на УАЗе сочли, что инвестировать в эту деталь нецелесообразно — новые пресс-штампы на дверь обойдутся в 2–3 миллиона долларов, а с точки зрения потребительских качеств дадут не самый заметный выигрыш. Сейчас вопрос появления на Патриоте 2020 дверцы без запасного колеса — открытый, но велика вероятность того, что она появится: ведь пресс-штампы на нынешнюю «калитку» в любом случае исчерпали свой ресурс и требуют замены. Раз так — почему бы не совместить замену с модернизацией?

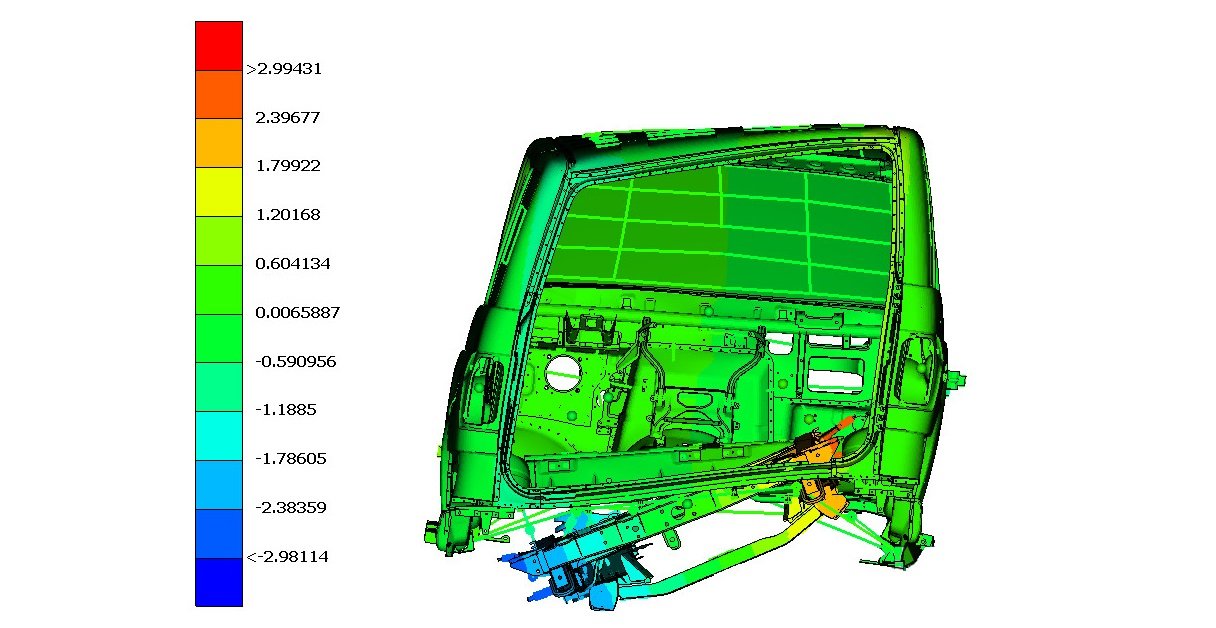

Имитация деформации кузова в сборе с новой рамой при высоком изгибающем моменте

Что именно изменится в дизайне салона, доподлинно неизвестно, но там тоже во главу угла поставлена пассивная безопасность.

Во сколько УАЗу обойдется Патриот 2020?
Нам уже известен бюджет проекта — 482 900 000 рублей (примерно $7,4 млн долларов по текущему курсу). Эта очень скромная по меркам автопрома сумма включает все — и разработку модернизированного Патриота, и организацию его производства.

Важный факт: работы по проектированию Патриота 2020 софинансируются из федерального бюджета России! В 2017 году ульяновцам по линии Министерства образования и науки выделили целевую субсидию конкретно под этот проект, сумма — 160 млн рублей, причем ее перечислили тремя частями: в 2017-м — 60 млн рублей, в 2018 и 2019-м — по 50 млн рублей. Иными словами, от озвученного выше бюджета проекта 33% безвозмездно дает государство, а из своих средств УАЗ финансирует 67%. Интерес государства, как утверждается, состоит в развитии инженерных компетенций СПбПУ. В НИОКР по проекту помимо профессионалов привлечены пять молодых ученых, восемь студентов, три аспиранта и 17 иных молодых специалистов. Помимо поддержки политехнического университета есть и другая цель вложений: государству необходимо семейство современных российских внедорожников — для армии. Автомобили УАЗ для России традиционно имеют военную важность, а армия уже лет десять как хочет заменить 469-е и «Буханки» на что-нибудь качественно новое. Наверняка на базе Патриота 2020 в перспективе создадут и упрощенные машины для военных.

$7,4 млн выглядят нереалистично маленькой суммой для такого объема работ, однако не стоит забывать, что разработка рамных внедорожников всегда требует меньших инвестиций, чем выпуск легковых автомобилей с несущим кузовом. Рамные модели поближе к грузовикам, чем к легковушкам.

Какие предложат моторы?
Общаясь с прессой, 1 апреля Вадим Швецов приоткрыл и другую деталь о Патриоте 2020: его будут оснащать новыми турбомоторами ЗМЗ, которые разрабатываются совместно с немецкой инжиниринговой компанией FEV. «Это будут четырехцилиндровые бензиновые и газовые — битопливные — двигатели, будет бюджетный вариант атмосферного мотора, в основном для коммерческих машин, и более дорогой турбированный для активной езды. По происхождению это будет российский двигатель с локализацией в 2020–2021 годах».

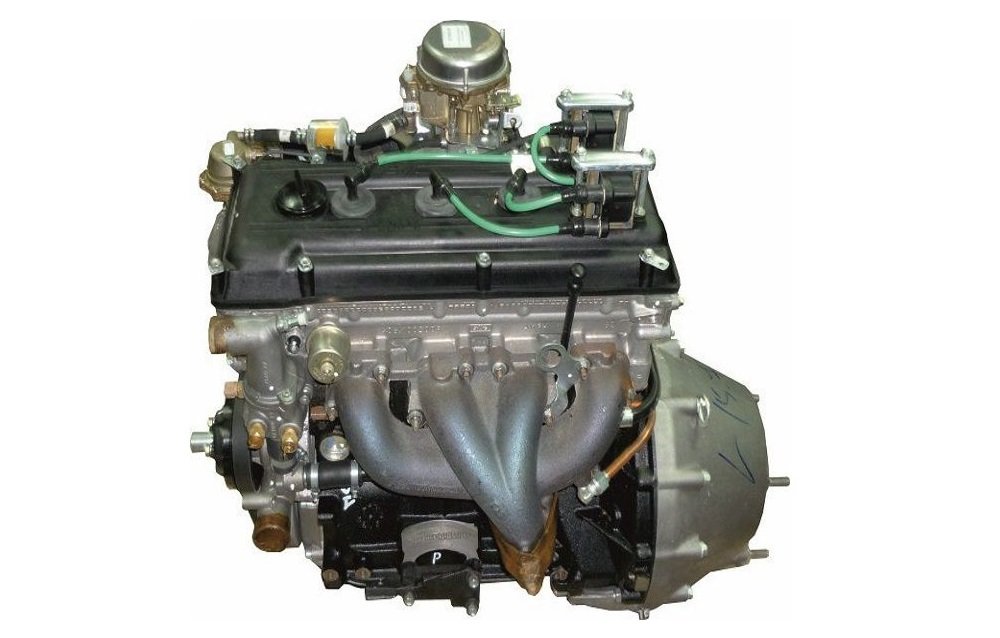

Легендарный 2,3-литровый «атмосферник» ЗМЗ-406. В конце 90-х — начале 00-х массово устанавливался на автомобили «Волга»

Тема новых турбодвигателей ЗМЗ возникла даже раньше, чем проект Патриот 2020 — в 2014 году. Изначально их разрабатывали под тот самый кроссовер УАЗ-3170. Турбодвигателей будет две модели — обе объемом 2,3 л. Они создаются вокруг блока цилиндров легендарного ЗМЗ-406, который появился в начале 90-х годов и ставился на «Волги». Стандартная версия будет развивать 150 л.с. мощности, более дорогая — 170 л.с. Любопытно, что на «Волгах» 2,3-литровый «атмосферник» развивал те же 150 л.с. (в наиболее мощной модификации). Неужели турбина ничего не дала? Одно из объяснений: тот двигатель соответствовал «Евро-1», а новые — «Евро-5» и «Евро-6».

Планируется также новый «атмосферник» 2,5 л, он будет развивать 145 л.с.

В середине 2016 года утверждалось, что в разработку и освоение производства этих моторов Sollers инвестирует 1,1 млрд рублей, еще в 500 млн рублей обойдется создание новой раздаточной коробки под них.

Sollers также давно хочет вернуть в гамму Патриота дизельную модификацию — не исключено, что двигатель на тяжелом топливе вновь предложат именно с появлением Патриота 2020. В 2016–2017 гг. сообщалось, что УАЗ примеряет к «Патрику» четыре импортных турбодизеля: Cummins ISF 2.8 (США — Китай), BAIC Yuchai YC4Y 2.2 (Китай), Isuzu 2.8 4GB1 (Япония) и Mahindra mHawk EV 2.2 (Индия). Однако в ноябре 2018 года издание «Русский автомобиль», известное своими инсайдами, распространило новую информацию: Патриоту могут отрядить турбодизель Ford TDCi 2.2 от фургона Ford Transit.

Недавно объявленная реструктуризация бизнеса Ford в России нисколько не противоречит этой версии, наоборот — только подкрепляет ее. Ведь американский концерн покинет российский рынок легковых автомобилей, а производство и продвижение Транзитов в России будет только развиваться. Значит, возможно, что однажды в РФ наладят выпуск двигателей под него. Тем более что моторный цех Ford в Елабуге, выпускающий сейчас 1,6-литровые двигатели для Fiesta и Focus, в ближайшее время закроется — сколько дорогого высокоточного оборудования будет простаивать зря!

А точно ли Патриот 2020 пойдет в производство в 2020 году?
Российские автопроизводители — известные мастера не укладываться в дедлайны. Но ульяновцы просто обязаны запустить Патриот 2020 вовремя, и не только для того, чтобы соответствовать названию проекта. Дело в том, что при получении безвозмездной субсидии от государства УАЗ подписал контракт, согласно которому обязуется выпустить в 2020 году не менее 1750 единиц высокотехнологичной продукции, созданной при помощи этой субсидии. Иными словами, ульяновцы обязаны в следующем году собрать как минимум 1750 глубоко модернизированных Патриотов. Если это условие не будет соблюдено, то Счетная палата, очевидно, потребует вернуть в госбюджет потраченный безрезультатно казенный транш.

Получится ли из Патриота «Русский Прадо» — одному богу известно. Но направление модернизации, которое избрал УАЗ, — наверняка правильное. Нет смысла украшать Патриот очередными новыми «побрякушками» до тех пор, пока он опирается на раму от УАЗа-469 1972 года. Внушает оптимизм, что основную часть работ по Патриоту 2020 выполняет Центр компьютерного инжиниринга СПбПУ, ведь его специалисты сотрудничают с лучшими мировыми автопроизводителями и накопили огромный инженерный опыт. Питерцы не просто разрабатывают конструкцию, они еще и прорабатывают ее с технологической точки зрения и доводят до стадии серийного производства. Насколько нам известно, к настоящему моменту уже готово несколько прототипов нового шасси, а все инженерные работы по проекту УАЗ Патриот 2020 по контракту должны быть завершены 30 ноября 2019 года.
